甘特图

  • 创建一个新的甘特图

    创建新的甘特图,需要在图型列表中选择“项目管理”,选择“甘特图”,然后单击下面的“+”图标。

    页面中添加预定义的甘特图,您需要

    • 1.单击符号库图标以打开库;
    • 2.找到工程管理,选择甘特图,然后单击确定;
    • 3.将预定义的甘特图从符号库拖到画布页面上。

    自动创建甘特图,您需要

    • 1.打开右侧属性栏中的“甘特图”窗格;
    • 2.单击窗格上的导入
    • 3.在计算机中选择数据文件,然后单击“打开”。

    确保数据文件为xlsx或csv格式,最好在Excel中以以下方式编辑项目信息。这样,Edraw Max可以轻松提取信息并将其正确显示在甘特图中。

    除了导入数据,您还可以以xlsx格式导出甘特图的数据:

    • 1.选择甘特图;
    • 2.在甘特图窗格单击导出
  • 设置甘特图的日期选项和插入列

    要设置日期选项,您可以

    • 1.选择甘特图;
    • 2.点击右侧属性栏中的甘特图窗格,点击“设置”。
    • 3.在弹出的“设置日期”窗口中,更改选项和格式。

    要插入列,您可以

    • 1.选择甘特图;
    • 2.在甘特图窗格点击;
    • 3.勾选要添加的列名;
    • 4.单击确定

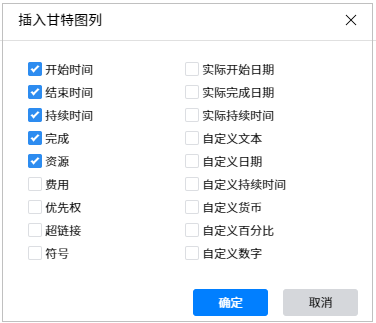

    通常,在浮动画布甘特图中,“开始日期”,“完成日期”,“持续时间”和“完成”列默认情况下显示在弹出的“插入甘特图列”窗口中。

    要隐藏甘特列,您可以在弹出窗口中找到列名称并取消选中标记。

  • 基本任务操作

    插入和删除任务

    要在甘特图中插入新任务,您可以

    • 1.选择任务;
    • 2.单击“甘特图”窗格上的“插入新任务”;
    • 3.新任务将插入到所选任务上方

    要删除任务,您可以

    • 1.选择任务,然后在“甘特图”窗格上单击“删除”;
    • 2.选择任务,然后单击鼠标右键,选择删除或按键盘退格键

    要添加子任务,您可以

    • 1.选择您需要插入一个新的子任务,点击甘特图窗格任务中的添加子任务窗格;
    • 2.选择要变成子任务的任务,在“甘特图”窗格上单击“缩进”,所选任务将成为上述任务的子任务。

    任务缩进和凸排

    要缩进任务,您可以

    • 1.选择任务;
    • 2.单击“甘特图”窗格上的“缩进”。

    要取消缩进任务,您可以

    • 1.选择任务;
    • 2.在“甘特图”窗格上单击“凸排”。

    在甘特图中连接任务是为了显示它们之间的关系(也称为任务依赖关系)。如果将两个任务连接在一起,则对前任任务进行更改时,也会影响后继任务。

    连接和分离任务

    要连接任务,您可以

    • 1.选择一个任务作为前任任务,选择另一个作为后继任务;
    • 要缩进任务,您可以
    • 3.按下鼠标右键,然后将光标移至后继任务栏。
    • 4.释放鼠标以完成链接操作。

    当您移动光标链接后继时,红色矩形轮廓将显示在前任的任务栏上,并且连接线是虚线。

    或者你可以

    • 1.一起选择任务行(选择一个任务行,然后按Ctrl并选择其他任务行);
    • 在甘特图中连接任务是为了显示它们之间的关系(也称为任务依赖关系)。如果将两个任务连接在一起,则对前任任务进行更改时,也会影响后继任务。
    • 3.以上任务将成为后续任务,以下任务将成为后续任务。

    要取消连接任务,您可以

    • 1.选择任务;
    • 2.单击“甘特图”窗格上的“分离任务”。

    注意:如果选择一项任务,则该任务的所有连接都将被取消。如果选择多个任务,则所选任务之间的连接将被取消。

  • 导航任务栏

    当甘特图太大而看不到完整图片时,可以使用导航功能导航任务栏。

    要浏览任务栏,您可以

    • 1.选择甘特图或任务行;
    • 2.转到甘特图窗格;
    • 3.对整个甘特图,单击“前一个”或“下一个”浏览任务栏。
    • 4.对于选定的任务行,单击“到起始处”或“到结束处”以集中导航选定的任务栏。
  • 编辑任务信息

    要编辑任务信息,您可以

    • 1.选择任务;
    • 2.转到甘特图窗格并找到标题部分;
    • 3.修改选项以更改所选任务的信息。

    任务标题中有一系列选项。

    • 名字:在框中编辑任务名称。
    • 优先级:将任务优先级从1级更改为8级。
    • 进度:更改任务完成率的百分比。
    • 开始日期:更改任务的开始日期。
    • 结束日期:更改任务的结束日期。
    • 工期:更改任务的持续时间。
    • 里程碑:设置或取消任务的里程碑。

    您也可以通过双击单元格直接在甘特图中编辑一些任务信息,包括任务名字,开始日期,结束日期,优先级等。

    此外,您可以手动更改任务进度:

    • 如果完成百分比为0,则单击任务栏,将光标放在左边缘上。当光标变为带有百分比符号的双向箭头时,请按鼠标右键并移至所需位置。
    • 如果完成百分比不为0,则单击完整条的右边距,然后单击鼠标右键并移至所需位置。
